A térfogatáram mérése az emésztőtorony kimeneténél és a CHP-egység előtt.
Folyamatadatok
Mérési feladat:
Áramlási sebesség a térfogatáram meghatározásához
Mérési pont:
A szennyvízgáznak az emésztőtoronyból való kilépésénél, a CHP egység előtt és a fáklya előtt.
Mérési tartomány:
40 m/s-ig
Folyamatnyomás:
Atmoszféra
Folyamatkörnyezet:
ATEX 1 zóna
Folyamat:
ATEX 0 zóna
Alkalmazás
A szennyvíztisztító telepen történő szennyvíztisztítás során az emésztőtoronyban anaerob bomlási folyamatok zajlanak. Ennek során biogáz (más néven szennyvízgáz vagy emésztőgáz) keletkezik, amely főként metánból és szén-dioxidból áll.
A biogáz mennyiségének pontos mérése több okból is az áramlásméréstechnika egyik legnagyobb kihívást jelentő feladata. A biogáz nagyon nedves, hajlamos a kondenzációra és tele van részecskékkel. Összetétele változó és agresszív. Levegővel kombinálva robbanásveszélyes keverékeket eredményezhet. Ezért megfelelő biztonsági intézkedéseket kell hozni. Például a használt műszaki berendezéseknek a meghatározott Ex-zónára jóváhagyottnak kell lenniük.

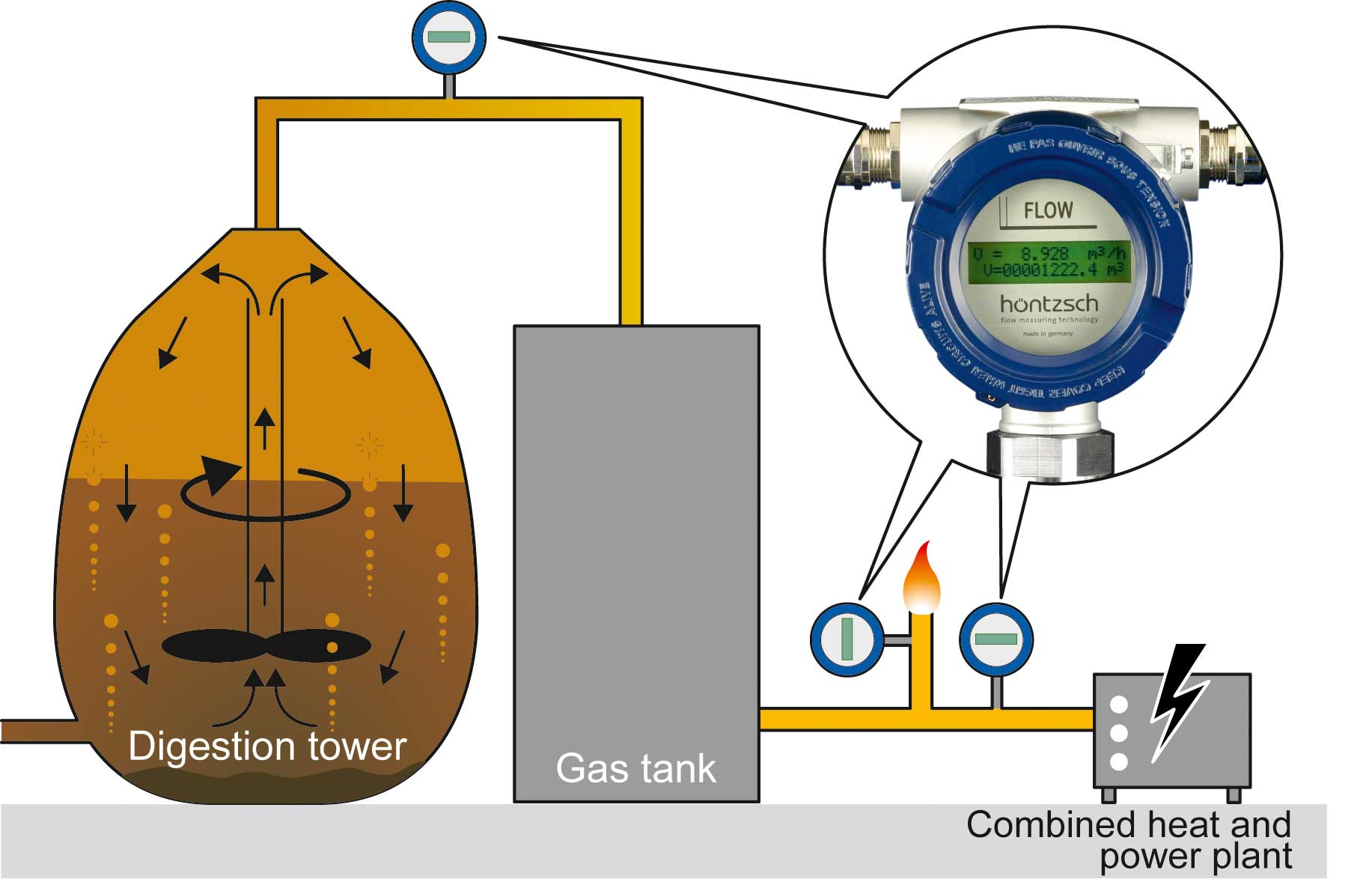

A szennyvíztisztító telepen az emésztőgázt egyrészt közvetlenül az emésztőtorony kimeneténél, másrészt a hőerőmű előtt mérik. Bizonyos esetekben a fáklyába érkező térfogatáramot is rögzítik.
Az Ön előnye
Biztonságos
Biztonságos mérés még robbanásveszélyes környezetben is
Gazdaságos
A telepítés után az érzékelő nagyon kevés karbantartást igényel
Robusztus
A rendkívül robusztus Höntzsch Vortex érzékelő ideálisan alkalmas a kondenzátumot tartalmazó, részecskékkel is szennyezett emésztőgázhoz.
