Vortex Messrohr VA Di ... ZG1 Ex-d / ATEX - Kompaktgeräte für Ex-Anwendungen
Produktbeschreibung

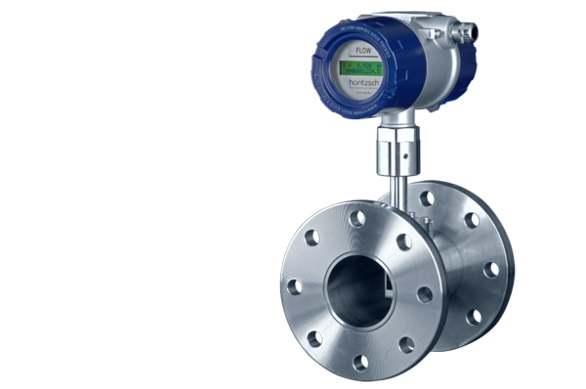

Vortex Messrohr VA Di ... ZG1 Ex-d ATEX:
Durchfluss - Messrohr VA Di mit Innendurchmesser 25, 40, 50, 80 und 100 mm und Ex-d-Anschlussgehäuse.
Sondenmaterial: Edelstahl, Hastelloy, Titan und Tantal. Temperaturbeständigkeit bis +180 °C.
Sensorlänge 200 mm. Prozessanschluss über Flansche gem. DIN EN 1092-1, Form B1. Einsetzbar für stationäre Messung des Betriebsvolumenstroms V/t [m³/h] und der Betriebsgeschwindigkeit v [m/s] in sauberen sowie kondensat- und partikelbeladenen Gasen. Signalauswertung mit im Ex-d-Anschlussgehäuse integrierten Messumformer UVA.
Ausgangssignale:
- 4-20 mA (Durchfluss proportional)
- Mengenimpuls / Grenzwert
- HART-Kommunikation
- Parametrierbar via HART Kommunikation mit HART-Modem-Adapter und PC-Software UCOM.
Technische Spezifikation
Eigenschaften für Vortex Messrohr VA Di ... ZG1 Ex-d ATEX:
- Messbereich: 0,4 ... 40 m/s; 0,7 ... 1131 m³/h
- Druckbeständigkeit: bis 10 bar / 1 MPa Überdruck
- Medientemperatur: -40 ... +180 °C
- Medium: Gase
- Angezeigte Messgrössen: Volumenstrom, Strömungsgeschwindigkeit, Volumen
- IP-Schutzart: IP68 (Anschlussgehäuse)
- Ex-Schutzart: ATEX Kategorie 1/2G und Kategorie 1/2D (Zone 0/1, Zone 20/21)
- Sensor-Ausgänge: Analogausgang 4-20 mA, Grenzwert, Mengenimpuls, HART Kommunikation zur Parametrierung
