Ist eine direkte Messung im Prozess nicht möglich oder sinnvoll, ermöglicht die richtige Probenahme eine präzise und zuverlässige Taupunktmessung in Druckluft- und Gassystemen. Das ist beispielsweise bei hohen Prozesstemperaturen, zum Schutz des Sensors oder für eine leichter zugängliche Messstelle hilfreich.
Für genaue Ergebnisse sind vor allem der richtige Systemdruck, dichte Leitungen, geeignete Materialien und ein ausreichender Gasdurchfluss entscheidend. So lassen sich Kondensation, eindringende Feuchtigkeit und daraus entstehende Messfehler vermeiden.
Vaisala bietet dafür passende Probenahmezellen und DRYCAP® Taupunktmessgeräte – von mobilen Stichprobenmessungen bis zur kontinuierlichen Überwachung im Prozess. So können stabile und aussagekräftige Messwerte auch unter anspruchsvollen Bedingungen sichergestellt werden.
Probenahmen sind erforderlich, wenn eine direkte Messung im Prozess unerwünscht oder nicht möglich ist. Die Gründe dafür können wie folgt sein: eine hohe Prozesstemperatur, die Notwendigkeit des Sensorschutzes vor Spritzwasser, der zusätzliche Vorteil, ein Messgerät ohne Betriebsunterbrechung im Druckprozess zu montieren bzw. daraus zu entfernen, oder der Wunsch, die Messung an einer bequemeren Stelle durchzuführen.
Um eine repräsentative Probe des Prozessgases zu erhalten und potenzielle Fehlerquellen durch falsche Probenahme auszuschließen, sollten Sie die folgenden Aspekte berücksichtigen.
| Basismodelle | Swagelok®-Anschlüsse für 1/4"-Rohre | Zweidruckmodell für erhöhten und atmosphärischen Druck |
|---|---|---|
| • Basisprobenahmezellen mit ausschließlich dem Hauptteil der Probenahmezelle. • Geeignet für Benutzende, die lediglich eine Probenahmezelle für eine Sonde benötigen und alle weiteren Einbauten selbst vornehmen (Leitungen in Ein- und Auslass, Ventile und evtl. Durchflussmesser). • Ein- und Auslass sind Probenanschlüsse mit Innengewinde. • DMT242SC: Einlass G3/8" ISO, Auslass G1/4" ISO SC-025NPT: Einlass 1/4" NPT, Auslass 1/4" NPT | • Gleiches Gehäuse wie DMT242SC, aber mit angeschweißten Swagelok®-Anschlüssen am Ein- und Auslass, die direkt in die 1/4"-Rohre passen. • Um 6-mm-Rohre an die Anschlüsse anzupassen, kann ein Adapter, z. B. ein Swagelok-Reduzierstück SS-6MO-R-4 (nicht bei Vaisala verfügbar), eingesetzt werden. • Kann mit DMCOIL verwendet werden – siehe unten. | • Inklusive Einlass-/Auslassventil und Einlass-/Auslassanschluss für Gasleitungen. • Begrenzt die Durchflussrate mit einer festen Ablassschraube. • Durchfluss ist optimiert für Drücke von 3 ... 10 bar. • Feste Ablassschraube verhindert, dass die Schraube vollständig geöffnet und der Gasbehälter deshalb entleert wird. • Maximale Strömungsgeschwindigkeit kann bei Bedarf erhöht werden, indem die Ablassschraube entfernt und der Durchfluss über das Ventil manuell reguliert wird. • Reduzierstücke (G3/8" auf G1/2" oder G3/8" auf G1/4") auf der Auslassseite schützen den Sensor vor eindringender Umgebungsfeuchte. |
| Schnellverschraubung, Ablassschraube und Gewindeadapter | Zweidruck-Probenahmezelle mit Spirale | Edelstahl (AISI316L) |
|---|---|---|

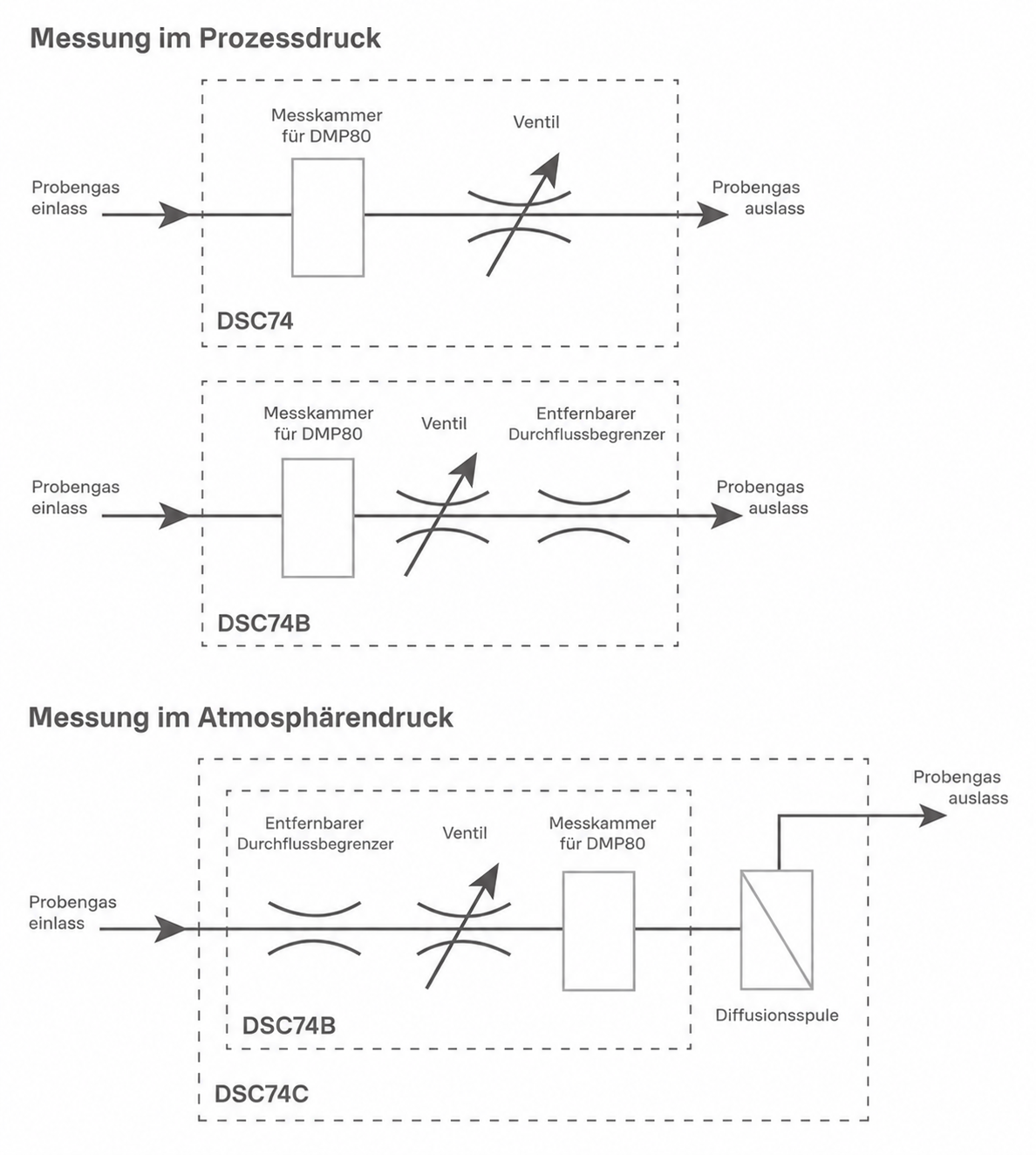

| • Enthält eine justierbare Ablassschraube, die den Druck des Druckluftsystems in der Zelle aufrechterhält (die Ablassschraube wird mit einem Schraubendreher geöffnet bzw. geschlossen und sollte um eine halbe Drehung bewegt werden, was einer Durchflussrate von 1 l/min entspricht). • Wird mit einer Schnellverschraubung geliefert, die an Industriestandard-Druckluftleitungsanschlüsse passt. Dies ermöglicht Montage und Demontage des Taupunktmesswertgebers, ohne den Prozess herunterfahren zu müssen. • Alternative Verbindungsmöglichkeiten bieten zwei Gewindeadapter (R3/8" auf R1/2" und G3/8" auf G1/4" ISO), die mit jeder DSC74 Probenahmezelle geliefert werden. | • Entwickelt für die wichtigsten Messungen bei atmosphärischem Druck. • Die Diffusionsspirale ist mit dem Auslass der Probenahmezelle verbunden, um den Sensor vor Umgebungsfeuchte zu schützen, die die Messung stören könnte. • Wird mit einer ISO1/2"-Swagelok-Verschraubung verwendet. | • Spiralenzubehör – DMT242SC2 erforderlich. • Wird als Kühlspirale in Hochtemperaturprozessen eingesetzt, um die Gastemperatur auf ein geeignetes Niveau für Messsensoren zu senken. • Dient im Gasauslass auch als Entlüftungsspirale, damit die Messung niedriger Taupunkte nicht durch Umgebungsfeuchte verfälscht wird, wenn vor der Probenahmezelle der Gasdruck auf Umgebungsdruck gesenkt wurde. |
Die passende Lösung für jede Taupunktmessung
Die Vaisala Probenahmezellen lassen sich flexibel mit verschiedenen Taupunktmessgeräten kombinieren. Für mobile Stichprobenmessungen eignet sich das Indigo80 mit DMP80, während die DMP7 für kontinuierliche Inline-Messungen eingesetzt werden kann. Für OEM-Anwendungen stehen unter anderem die DRYCAP® Sonden DMT132, DMT143, DMT143L, DPT146 und DMT152 zur Verfügung.
Auch verschiedene DRYCAP® Geräte früherer Generationen sind mit den Probenahmezellen kompatibel. So lässt sich je nach Anwendung die passende Lösung für eine zuverlässige Taupunktmessung in Druckluftsystemen zusammenstellen.
