Produktbeschreibung

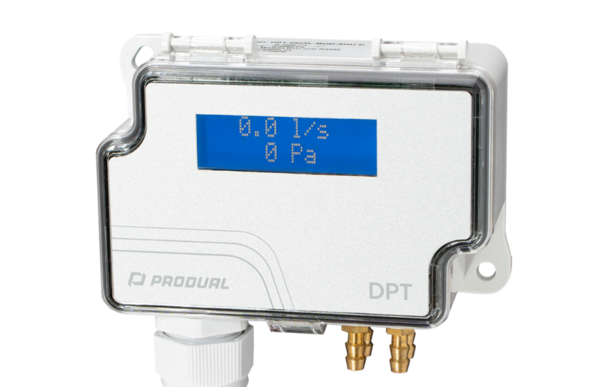

Der DPT-Dual-MOD-AHU ist ein Modbus-Differenzdrucktransmitter, der speziell für Lüftungs- und Klimaanlagen (AHUs) entwickelt wurde. Dank seiner zwei integrierten Drucksensoren mit unterschiedlichen Messbereichen überwacht er gleichzeitig Differenzdruck, Luftvolumenstrom und Luftgeschwindigkeit und eignet sich ideal zur Überwachung von Ventilatoren und Filtern.
Mit Modbus RTU, zwei Multifunktionseingängen und einem beleuchteten Display lässt sich der Transmitter problemlos in Gebäudeautomationssysteme integrieren. Er ist die ideale Lösung für HLK-Anlagen, VAV-Systeme, Reinräume sowie Druck- und Luftstromüberwachung.
Technische Spezifikation
Der DPT-Dual-MOD-AHU verfügt über zwei integrierte MEMS-Differenzdrucksensoren mit Messbereichen von -250…2500 Pa und -700…7000 Pa. Neben der Differenzdruckmessung berechnet das Gerät zusätzlich Luftvolumenstrom und Luftgeschwindigkeit.
Die Kommunikation erfolgt ausschließlich über Modbus RTU (RS-485), wodurch sämtliche Messwerte direkt an die Gebäudeleittechnik übertragen werden. Das beleuchtete 2-Zeilen-Display zeigt gleichzeitig Differenzdruck und Luftvolumenstrom an. Über die zwei Multifunktionseingänge können zusätzlich externe Sensoren, beispielsweise Temperaturfühler, angeschlossen und ausgelesen werden.
Der Transmitter wird mit 24 Vac/Vdc betrieben, besitzt ein IP54-Gehäuse und unterstützt verschiedene Druck-, Luftstrom- und Luftgeschwindigkeitseinheiten. Er eignet sich für trockene Luft und nicht aggressive Gase und gewährleistet eine zuverlässige Messung in anspruchsvollen HLK-Anwendungen.
