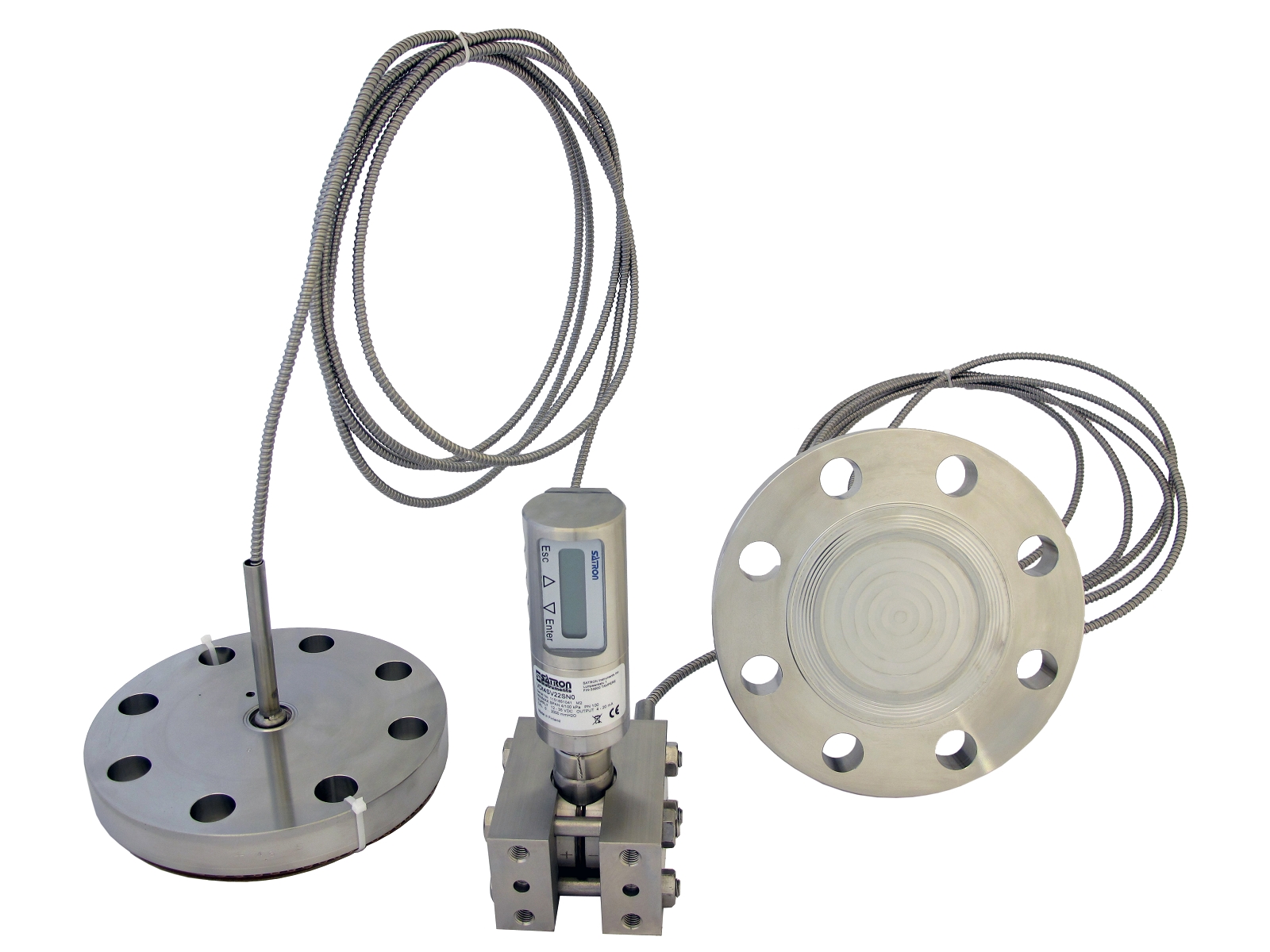

HPS Hydraulische Druckübertragung
Produktbeschreibung
Die hydraulische Druckübertragung wird in Prozessen mit aggressiven Medien eingesetzt, wo die Produkt berührenden Teile geschützt werden müssen. Hygienische Anforderungen können ebenfalls die Verwendung der hydraulischen Druckübertragung erfordern. Wenn die Prozesstemperatur den Arbeitsbereich des Messumformers überschreitet, ist der Einsatz der Hydraulischen Druckübertragung ebenfalls erforderlich.
Technische Spezifikation
Prozessverbindungen
• DN25, DN50, DN80, DN100
(EN 1092-1, Flansch Typ 05, Verkleidung
Typ B), (DIN 2501, Form D)
• ANSI2 "und 3" (ANSI B16-5)
• JIS 50, 80, 100 (JIS B 2220)
• Sandvik Klemmverbinder DN65
• TRI-Klemme 1½ ", 2" und 2,5 "(38/51 /
63,5 mm, ISO2852)
• SMS38 und SMS51
• DIN11851 DN25 ... DN50
Weitere Optionen sind separat verfügbar
Auftrag.
Prozessdrücke
• PN10 / 16, PN40, PN64 und PN100
• 150 und 300 lbs
• 10K und 50K
• Sandvik-Klemme: PN64
• TRI-Klemme: PN40
• SMS und DIN11851 PN25 PN40
Messbereiche
Über 25 mbar Spannweite, abhängig von der
Messen der Größe der Membran und der
Prozessdruck.
Materialien
HPS Körper: EN 1.4401 (AISI 316)
Prozesskopplung: EN 1.4404 (AISI
316L)
Kapillarrohr
• Kapillare: EN 1.4401 (AISI 316)
• Gehäuse: EN 1.4401 (AISI 316)
Länge wählbar zwischen 2 und 20 m.
Empfehlung: So kurz wie möglich.
Das Minimum der Kapillare ist zulässig
Biegeradius beträgt 50 mm.
Wir empfehlen Kapillaren gleich
Länge für Differenzdruck
Messungen bei unterschiedlicher Temperatur
Bedingungen
