Produktbeschreibung

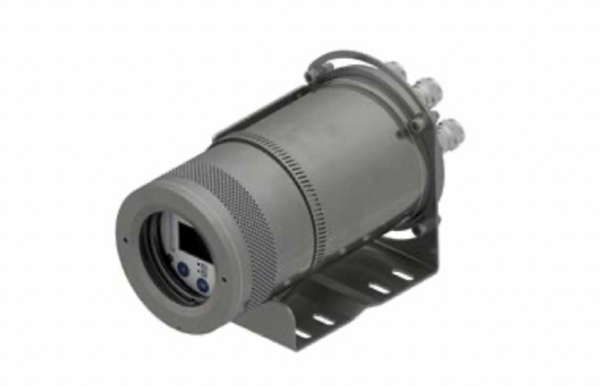

Der MINISONIC II Ex (SS) ist ein explosionsgeschützter Ultraschall-Durchflussmesser für anspruchsvolle Industrieanwendungen. Das Gerät verfügt über ein robustes 316L-Edelstahlgehäuse, das eine hohe Beständigkeit gegenüber Korrosion, Chemikalien und extremen Umgebungsbedingungen bietet. Dadurch eignet sich der Durchflussmesser ideal für Anwendungen in der Chemie-, Öl-, Gas- und Prozessindustrie.
Der MINISONIC II Ex (SS) unterstützt die Messung von Flüssigkeiten und Gasen und kann sowohl für die Durchflussmessung in Rohrleitungen als auch für die Produktwechselerkennung (ISD) eingesetzt werden. Zusätzlich ermöglicht das System die Erkennung von Molchen, Kugeln und Schabern (PSD) in Pipelines.
Das Gerät unterstützt bis zu 2 Rohre oder 2 Messpfade (Chords) und eignet sich für Rohrdurchmesser von bis zu 10.000 mm. Die integrierte analoge Signalverarbeitung mit Echo Shape Control (ESC) sorgt für präzise und stabile Messergebnisse. Der Durchflussmesser erreicht eine Genauigkeit von bis zu 0,5 %, eine Wiederholgenauigkeit von bis zu 0,1 % sowie eine Linearität von bis zu 0,1 %.
Die Stromversorgung erfolgt über 110–230 VAC oder 12–24 VDC. Für die industrielle Integration verfügt das Gerät über umfangreiche Ein- und Ausgänge, darunter zwei isolierte 4–20 mA-Ausgänge, zwei isolierte Kontaktausgänge, zwei 4–20 mA-Eingänge sowie zwei PT100/PT1000-Eingänge zur Temperaturerfassung.
Die Kommunikation erfolgt standardmäßig über USB und Ethernet mit Modbus TCP/IP. Optional sind zusätzlich HART oder RS485 (Modbus RTU) verfügbar. Ein integrierter Datenrekorder ermöglicht die zuverlässige Speicherung von Prozessdaten und Messwerten.
Der MINISONIC II Ex (SS) arbeitet in einem Temperaturbereich von -20 °C bis +60 °C und besitzt die Schutzklasse IP67. Das Gerät ist ATEX- und IECEx-zertifiziert für Zone 1 und Zone 2 und erfüllt internationale Normen wie EN/IEC 60659 sowie EN/IEC 61326-1. Die explosionsgeschützte Ausführung entspricht Ex db IIC T6.
Technische Spezifikation
Der MINISONIC II Ex (SS) besitzt ein 316L-Edelstahlgehäuse und unterstützt bis zu 2 Rohre oder 2 Messpfade (Chords). Das Gerät eignet sich für die Messung von Flüssigkeiten und Gasen sowie für Durchflussmessung, Produktwechselerkennung (ISD) und PSD-Erkennung.
Unterstützt werden Rohrdurchmesser bis 10.000 mm. Die Signalverarbeitung erfolgt über Analogtechnik mit Echo Shape Control (ESC). Die Messleistung umfasst eine Genauigkeit bis zu 0,5 %, eine Wiederholgenauigkeit bis zu 0,1 % sowie eine Linearität bis zu 0,1 %.
Die Spannungsversorgung erfolgt über 110–230 VAC 50/60 Hz oder 12–24 VDC. Das Gerät verfügt über zwei isolierte 4–20 mA-Ausgänge, zwei isolierte Kontaktausgänge, zwei 4–20 mA-Eingänge sowie zwei PT100/PT1000-Eingänge.
Zur Kommunikation stehen USB und Ethernet mit Modbus TCP/IP zur Verfügung. Optional werden HART und RS485 (Modbus RTU) unterstützt. Das Gerät arbeitet bei Temperaturen von -20 °C bis +60 °C und besitzt die Schutzklasse IP67.
Der Durchflussmesser ist ATEX- und IECEx-zertifiziert für Zone 1 und 2 und erfüllt die Anforderungen der Normen EN/IEC 60659 und EN/IEC 61326-1. Die explosionsgeschützte Zertifizierung lautet Ex db IIC T6.
