Produktbeschreibung

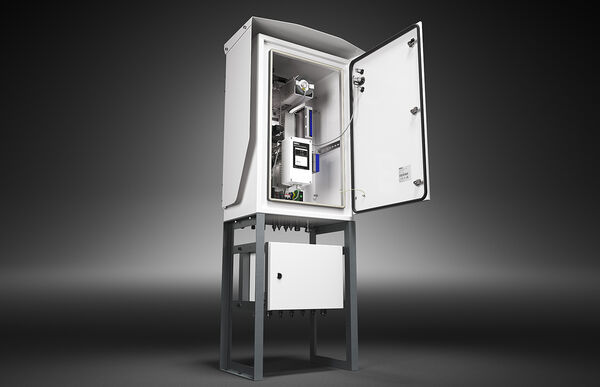

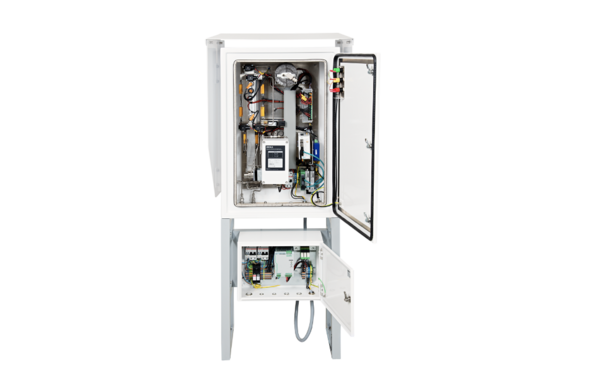

Der Vaisala OPT100 Optimus™ DGA Monitor ist ein leistungsstarkes Online-Überwachungssystem für Leistungstransformatoren in anspruchsvollen Umgebungen. Er ermöglicht eine erweiterte Gas-in-Öl-Analyse (DGA) bei wartungsfreiem Betrieb ohne Verbrauchsmaterialien. Dank Autokalibrierung und IR-Referenzmessungliefert das System langfristig stabile und zuverlässige Messdaten. Die innovative Vakuumgasextraktion minimiert Einflüsse durch Temperatur- und Druckschwankungen und sorgt für höchste Messgenauigkeit. Der OPT100 bietet einen wartungsfreien Betrieb ohne Verbrauchsmaterialien, wodurch Betriebskosten reduziert werden. Die Installation erfolgt in weniger als zwei Stunden, was eine schnelle Inbetriebnahme ermöglicht. Durch Autokalibrierung und IR-Referenz wird eine dauerhaft hohe Messstabilität sichergestellt. Das System erkennt Luftlecks ohne zusätzliche Sauerstoffsensoren und erhöht damit die Betriebssicherheit. Die browserbasierte Benutzeroberfläche erlaubt einen einfachen Zugriff ohne zusätzliche Software. Dank der robusten Bauweise ist der Einsatz auch in extremen Umgebungen möglich, während gleichzeitig Fehlalarme zuverlässig vermieden werden.
Technische Spezifikation
Der OPT100 misst wichtige Fehlergase wie Methan, Ethan, Ethen, Ethin, Kohlenmonoxid, Kohlendioxid und Wasserstoff im Bereich von 0 bis 10.000 ppmv (H₂ bis 5.000 ppmv). Die Messgenauigkeit beträgt je nach Gas ±4–15 ppm oder ±5–10 % vom Messwert. Zusätzlich erfolgt eine direkte Feuchtemessung im Öl mit einer Genauigkeit von ±2 ppm oder ±10 %. Die Gesamtgasdruckmessung deckt einen Bereich von 0 bis 2000 hPa mit einer Genauigkeit von ±10 hPa oder ±2 % ab.
Ein Messzyklus dauert 1 bis 1,5 Stunden, erste Daten stehen nach zwei Zyklen zur Verfügung, die volle Genauigkeit wird nach zwei Tagen erreicht. Die Datenspeicherung beträgt über 10 Jahre, die Lebensdauer über 15 Jahre. Die Stromversorgung erfolgt über 100–240 VAC oder 110–220 VDC, bei einem typischen Verbrauch von 100 W und maximal 500 W.

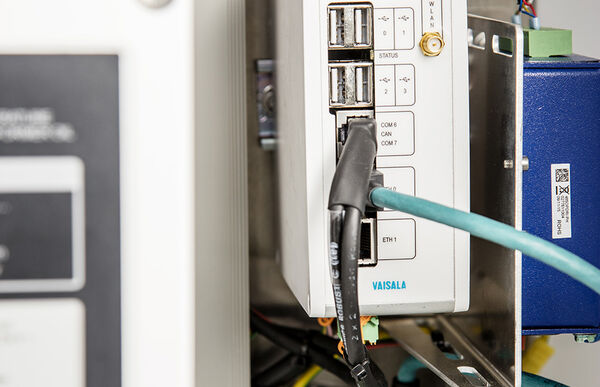

Zur Integration stehen RS-485 (Modbus RTU, optional DNP3) sowie Ethernet (Modbus TCP, HTTP, HTTPS, optional IEC 61850) und drei Relaisausgänge zur Verfügung. Das Gehäuse besteht aus seewasserbeständigem Aluminium, die Stromversorgungseinheit aus Edelstahl AISI 316, und die Installation erfolgt über Swagelok-Edelstahlverschraubungen.
