Produktbeschreibung

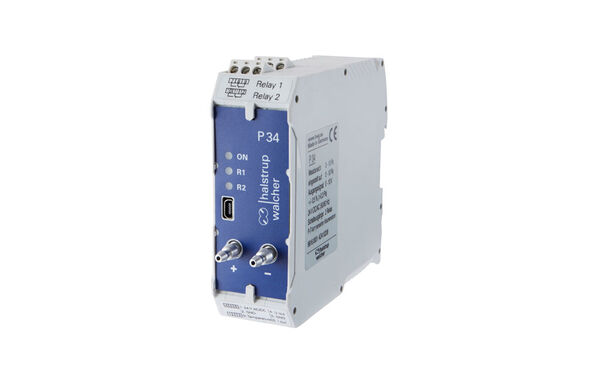

Der Differenzdruckmessumformer P 34 ist ein kompaktes und hochpräzises Messgerät, das speziell für den Einbau im Schaltschrank (Hutschienenmontage) entwickelt wurde. Dank seiner minimalen Abmessungen eignet er sich ideal für Anwendungen mit begrenztem Platzangebot und bietet gleichzeitig hohe Leistung und Flexibilität.
Das Gerät ermöglicht die Messung von Differenzdruck, Volumenstrom sowie optional P-/T-kompensiertem Volumenstrom und ist damit optimal für den Einsatz in Reinräumen, Laboren, pharmazeutischen Anlagen und industriellen Prozessen geeignet. Ein besonderer Vorteil ist die flexible Konfiguration der Volumenstromberechnung, die über k-Faktor, dP max/V max oder bis zu 20 Einzelwerte angepasst werden kann.
Über die USB-Schnittstelle lässt sich der Messumformer einfach per PC-Software konfigurieren, einschließlich Skalierung, Kennlinienform und weiterer Parameter. Der automatische Nullpunktabgleich sorgt für eine hohe Messgenauigkeit und langfristige Stabilität ohne Drift, während eine einstellbare Zeitkonstante ein stabiles Ausgangssignal gewährleistet.
Optionale Funktionen wie zwei potenzialfreie Relaisausgänge, Kalibrierscheine oder eine vormontierte Integration im Schaltschrank bieten zusätzliche Flexibilität und Anpassungsmöglichkeiten.
Technische Spezifikation
Der Messumformer verfügt über skalierbare Messbereiche von 10 Pa bis 100 kPa, die innerhalb eines Bereichs frei von 10–100 % einstellbar sind. Die Messgenauigkeit beträgt bis zu ±0,2 % FS, wodurch zuverlässige Ergebnisse auch in anspruchsvollen Anwendungen gewährleistet sind.
Als Ausgangssignale stehen 0–10 V, 0–20 mA und 4–20 mA zur Verfügung, die frei konfigurierbar sind und eine einfache Integration ermöglichen. Die USB 2.0 Mini-Schnittstelle sorgt für eine schnelle und unkomplizierte Parametrierung.
Mit der Schutzart IP20 ist das Gerät für den Einsatz im Schaltschrank (Innenbereich) ausgelegt. Es unterstützt verschiedene Druckanschlüsse, darunter Standardschlauchtüllen (4 und 6 mm) sowie optionale Winkeltüllen (3, 4 oder 6 mm).
Optionale Relais-Schaltkontakte (230 VAC, 6 A) ermöglichen den Anschluss von optischen oder akustischen Alarmgebern zur Grenzwertüberwachung. Die Versorgungsspannung beträgt 24 VAC/DC (±10 %) und ist damit kompatibel mit gängigen industriellen Systemen.

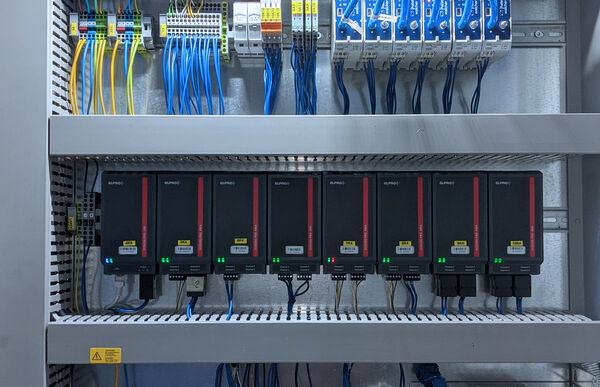

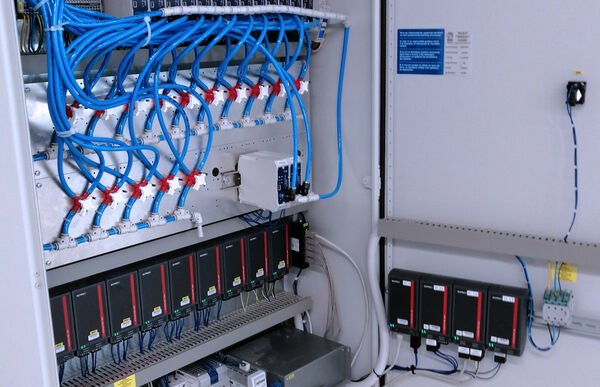

Zusätzliche Optionen wie Werks- oder DKD-Kalibrierscheine, individuelle Druckanschlüsse sowie vormontierte Schaltschranklösungen erweitern die Einsatzmöglichkeiten erheblich.
