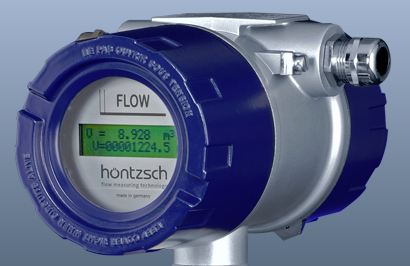

Thermisches Messrohr TA Di Ex-d / ATEX - Standard - mit integriertem Messumformer
Produktbeschreibung
Thermisches Messrohr inkl. Messumformer
Messrohr TA Di mit Innendurchmesser 16; 21,6; 27,2; 35,9 und 41,8 mm und im Ex-d-Anschlussgehäuse integriertem Messumformer UTA.
Sonden-Material: Edelstahl.
Einsetzbar für die stationäre Messung des Normvolumenstroms NV/t [m³/h], des Luftmassestroms [kg/h], des Normvolumens NV [m³] und der Normgeschwindigkeit Nv [m/s] in sauberen, kondensat- und partikelfreien Gasen. Signalauswertung mit im Ex-d-Anschlussgehäuse integriertem Messumformer UTA.
Ausgangssignale
- 4-20 mA (Durchfluss proportional)
- Mengen-Impuls / Grenzwert
- HART-Kommuniktion
Parametrierbar via HART Kommunikation mit HART-Modem-Adapter und PC-Software UCOM.
Technische Spezifikation
Eigenschaften für Thermisches Messrohr inkl. Messumformer:
- Messbereich: 2.4 ... 12.350 l/min bzw. 0.15 ... 741 m³/h
- Druckbeständigkeit: bis 16 bar / 1,6 MPa Überdruck
- Medientemperatur: -10 ... +140 °C
- Medium: Luft, (Druckluft), Stickstoff, Sauerstoff, Methan, Erdgas, Argon, Wasserstoff, Propan, Butan, Kohlendioxid, Helium, Schwefelhexafluorid
- Angezeigte Messgrössen: Norm-Volumenstrom [m³/h] oder [l/min], Normvolumen [m³], Norm-Strömungsgeschwindigkeit [m/s]
- IP-Schutzart: IP68 (Anschlussgehäuse)
- Ex-Schutzart: ATEX Kategorie 1/2G und Kategorie 1/2D (Zone 0/1, Zone 20/21)
- Sensor-Ausgänge: Analogausgang 4 ... 20 mA Normdurchfluss/Massestrom, Relais für Mengenimpuls oder Grenzwert, HART- Kommunikation
