Produktbeschreibung

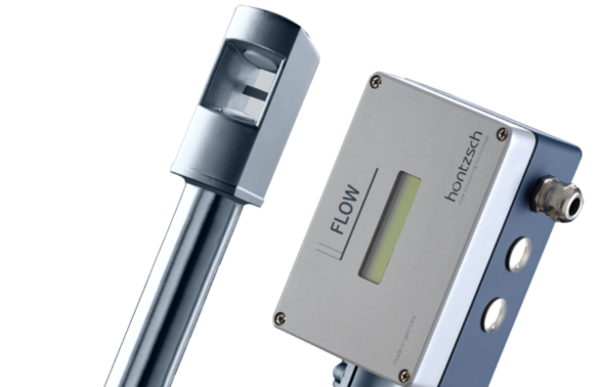

Die Vortex-Sonde VA40 ZG4 ist eine leistungsstarke Durchfluss-Vortex-Sonde mit einem Sondenkopf-Diagonalmaß von 40 mm, die für präzise Messungen von Strömungsgeschwindigkeit und Volumenstrom entwickelt wurde.
Dank Materialien wie Edelstahl, Hastelloy oder Titan bietet sie eine hohe Beständigkeit gegenüber korrosiven Medien und ist für industrielle Anwendungen bestens geeignet.
Die Sonde ist in verschiedenen Längen (250–2000 mm) verfügbar und kann über Gewinde- oder Flanschanschlussflexibel in Prozesse integriert werden.
Optional ist ein integrierter Pt100-Temperatursensor verfügbar, wodurch zusätzlich Temperaturmessungendurchgeführt werden können.
Sie eignet sich für saubere sowie kondensat- und partikelbeladene Gase und kann sowohl mit integriertem UVA-Umformer als auch mit externen Systemgeräten betrieben werden.
Technische Spezifikation
Der Messbereich liegt bei 0,5 bis 40 m/s (optional bis 60 oder 80 m/s) und deckt somit ein breites Anwendungsspektrum ab.
Die Sonde ist für einen Druck bis 3 bar (300 kPa Überdruck) ausgelegt und eignet sich für industrielle Prozesse.
Der Temperaturbereich reicht von −20 bis +100 °C, +180 °C oder +240 °C, wodurch sie unter verschiedenen Betriebsbedingungen eingesetzt werden kann.
Sie misst Strömungsgeschwindigkeit, Durchfluss und Volumen sowie optional Temperatur, wodurch eine umfassende Prozessüberwachung ermöglicht wird.
Das Anschlussgehäuse mit Schutzart IP65 gewährleistet einen zuverlässigen Einsatz in rauen Umgebungen.
Optional sind ATEX-Zertifizierungen verfügbar:
- Mit integriertem UVA: Kategorie 3G und 3D (Zone 2 und 22)
- Ohne integrierten UVA: Kategorie 1/2G und 1/2D (Zone 0/1 und 20/21)
Die Parametrierung erfolgt über RS232-Schnittstelle und UCOM-Software, was eine einfache Konfigurationermöglicht.
Als Ausgänge stehen v/VA und vt/VAT zur Verfügung, zusätzlich ist ein Analogausgang (Mengenimpuls bei integriertem UVA) möglich.
