Produktbeschreibung

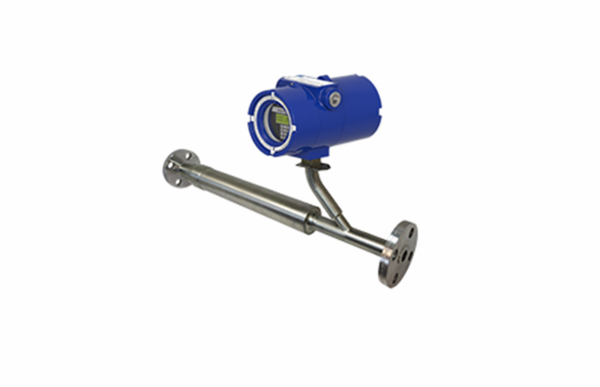

Die Serie 534FTB ist ein leistungsstarker INLINE-Durchflussmesser, der mit integrierten Reduzier- und Erweiterungsstücken für Einlass- und Auslassleitungen ausgestattet ist. Dadurch wird eine außergewöhnlich hohe Unempfindlichkeit gegenüber Strömungsstörungen erreicht, die durch Bögen, Ventile oder Änderungen der Rohrleitungsgröße verursacht werden.
Dank der patentierten Technologie bietet der 534FTB einen besonders geringen Druckverlust sowie eine extrem schnelle Reaktion auf Änderungen von Geschwindigkeit und Temperatur. Dadurch eignet sich das System ideal für industrielle Anwendungen mit hohen Anforderungen an Präzision und Prozessstabilität.
Der Durchflussmesser überzeugt durch seine hohe Messgenauigkeit, schnelle Signalverarbeitung und zuverlässige Leistung auch unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikation
Der 534FTB unterstützt einen Massendurchflussbereich von bis zu 7.016 SCFM (10.944 NCMH), abhängig vom jeweiligen Modell und der Kalibrierungsoption.
Die Durchflussgenauigkeit beträgt unter Laborbedingungen ± (1 + 2000 × A / F)%, wobei F = SCFM und A = Durchflusskörperfläche (ft²). Die Wiederholgenauigkeit liegt bei 0,25 % des Messwertes.
Die Geschwindigkeitszeitkonstante beträgt 1 Sekunde bei Geschwindigkeitsänderungen von 6.000 SFPM unter konstanter Temperatur.
Die Zeitkonstante für Prozesstemperaturänderungen beträgt 8 Sekunden bei Änderungen von 6.000 SFPM unter konstanter Geschwindigkeit.
Die Temperaturgenauigkeit liegt bei ±(0,5 % des Messwertes + 1 °C) für Geschwindigkeiten über 100 SFPM.
Die Elektronik mit integrierter Anzeige arbeitet in einem Temperaturbereich von 25 °C bis +65 °C.
Das Remote-Aluminium-Display ist für Temperaturen von −40 °C bis +65 °C ausgelegt, während das Remote-Polycarbonat-Display in einem Bereich von −25 °C bis +50 °C betrieben werden kann.
