Produktbeschreibung

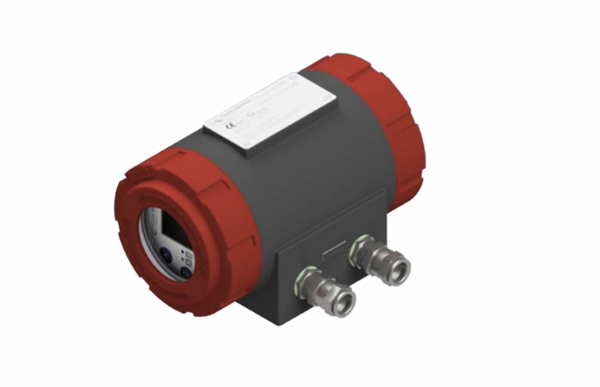

Der MINISONIC Ex II (AI) ist ein leistungsstarker Ultraschall-Durchflussmesser für industrielle Anwendungen in explosionsgefährdeten Bereichen. Das Gerät verfügt über ein robustes Aluminiumgehäuse mit Epoxidbeschichtung, das für maximale Widerstandsfähigkeit und Langlebigkeit entwickelt wurde.
Der Durchflussmesser eignet sich zur Messung von Flüssigkeiten und Gasen und unterstützt sowohl die Durchflussmessung in Rohrleitungen als auch die Produktwechselerkennung (ISD). Zusätzlich ermöglicht das System die Erkennung von Molchen, Kugeln und Schabern (PSD) in Pipelines.
Mit Unterstützung für Rohrdurchmesser von bis zu 10.000 mm und einer fortschrittlichen analogen Signalverarbeitung mit Echo Shape Control (ESC) liefert das Gerät hochpräzise Messergebnisse. Der MINISONIC Ex II (AI) erreicht eine Messgenauigkeit von bis zu 0,5 %, eine Wiederholgenauigkeit von bis zu 0,1 % sowie eine Linearität von bis zu 0,1 %.
Die Stromversorgung erfolgt über 110–230 VAC oder 12–24 VDC. Das Gerät verfügt über umfangreiche Ein- und Ausgänge, darunter zwei isolierte 4–20 mA-Ausgänge, zwei isolierte Kontaktausgänge, zwei 4–20 mA-Eingängesowie zwei PT100/PT1000-Eingänge für Temperaturmessungen.
Für die Kommunikation stehen standardmäßig USB und Ethernet (Modbus TCP/IP) zur Verfügung. Optional sind außerdem HART oder RS485 (Modbus RTU) verfügbar. Ein integrierter Datenrekorder ermöglicht die zuverlässige Speicherung von Prozessdaten.
Der MINISONIC Ex II (AI) arbeitet in einem Temperaturbereich von -20 °C bis +60 °C und besitzt die Schutzklasse IP67. Das Gerät ist ATEX-zertifiziert für Zone 1 und Zone 2 und erfüllt relevante Normen wie EN/IEC 60659.
Technische Spezifikation
Der MINISONIC Ex II (AI) besitzt ein Aluminiumgehäuse mit Epoxidbeschichtung und unterstützt 1 Rohr mit 1 Messpfad (Chord). Das Gerät eignet sich für die Messung von Flüssigkeiten und Gasen sowie für Durchflussmessung, Produktwechselerkennung (ISD) und PSD-Erkennung.
Unterstützt werden Rohrdurchmesser bis 10.000 mm. Die Signalverarbeitung erfolgt über Analogtechnik mit Echo Shape Control (ESC). Die Messleistung umfasst eine Genauigkeit bis zu 0,5 %, eine Wiederholgenauigkeit bis zu 0,1 % sowie eine Linearität bis zu 0,1 %.
Die Stromversorgung erfolgt über 110–230 VAC 50/60 Hz oder 12–24 VDC. Das Gerät verfügt über zwei isolierte 4–20 mA-Ausgänge, zwei isolierte Kontaktausgänge, zwei 4–20 mA-Eingänge sowie zwei PT100/PT1000-Eingänge.
Zur Kommunikation stehen USB und Ethernet mit Modbus TCP/IP zur Verfügung. Optional werden HART und RS485 (Modbus RTU) unterstützt. Das Gerät arbeitet bei Temperaturen von -20 °C bis +60 °C und besitzt die Schutzklasse IP67. Zusätzlich ist der Durchflussmesser ATEX-kompatibel für Zone 1 und 2.
