PM10 - Schalttafeleinbaumessgerät für 1-8 Eingangskanal
Produktbeschreibung
Einbau-Multifunktionsgerät in 2-, 4-, 6- oder8-Kanal-Ausführung; Messeingänge
jedes einzelnen Kanals frei fürTemperatur-oder andere Prozesssignale programmierbar; optionalanaloge
Ausgänge bzw. Grenzwertkontakte; Schnittstelle RS-485serienmäßig zur direkten Kommunikation miteinem
PC; menügeführte Bedienung am Gerät oder perPC-Software MekuWIN über USB-Port.
Technische Spezifikation
Eingänge: mA, mV, Ohm, Pt100, Pt1000,
Thermoelemente, V
Anzahl Eingangskanäle: 1 bis 8
Galvanische Isolation: Eingangskarten galvanisch isoliert von
Spannungsversorgung und anderen Karten
Anzahl Ausgangskanäle: 1 bis 8
Konfigurationsschnittstelle: Micro-USB
Busprotokoll: Modbus RTU und NKEVAL SCL
Bus-Schnittstelle: RS-485
Transfergeschwindigkeit: 300, 600, 1200, 2400, 4800, 9600, 19200,
38400, 57600, 115200, und 230400 Baud
Konfigurationssoftware: MekuWin (Freeware)

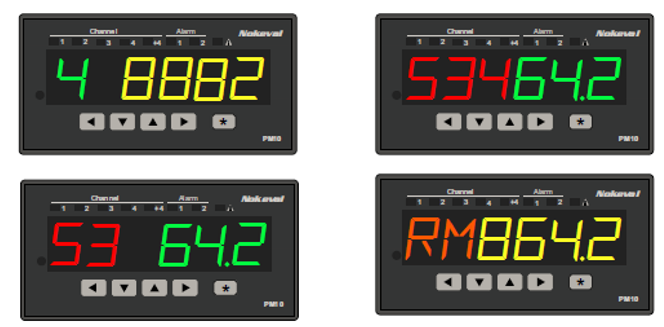

Displayfarben: rot, grün und orange (individuell konfigurierbar gleichzeitig nutzbar)
Anzahl Stellen: 6
Ziffernhöhe: 14,5 mm
Zifferndarstellung: 11-Segment-LED (alphanumerisch)
Versorgungsspannung: 24 VDC (21…27 VDC)
Gehäuseabmessungen: (96 x 48 x 115) mm (B x H x T)
zul. Lagertemp.: -40…+70 °C
zul. Umgebungsstemp.: -30…+70 °C
zul. Umgebungsfeuchte: 5…90 %rF
Gehäusematerial: Kunststoff, schwarz
Installation: Schalttafeleinbau
Schutzart: IP65 (fronseitig bei Verwendung der dem Gerät beiliegenden Dichtung)
Gewicht: 290 g (bei max. Bestückung an Karten)
