Vortex Messrohr Exactflow II

Das Vortex Messrohr ExactFlow II ist österreichweit bei der Firma Industrie Automation Graz, IAG, erhältlich.

Vortex Messrohr ExactFlow II - für Prüfstandsmessungen

Das Vortex Messrohr ExactFlow II ist österreichweit bei der Firma Industrie Automation Graz, IAG, erhältlich.

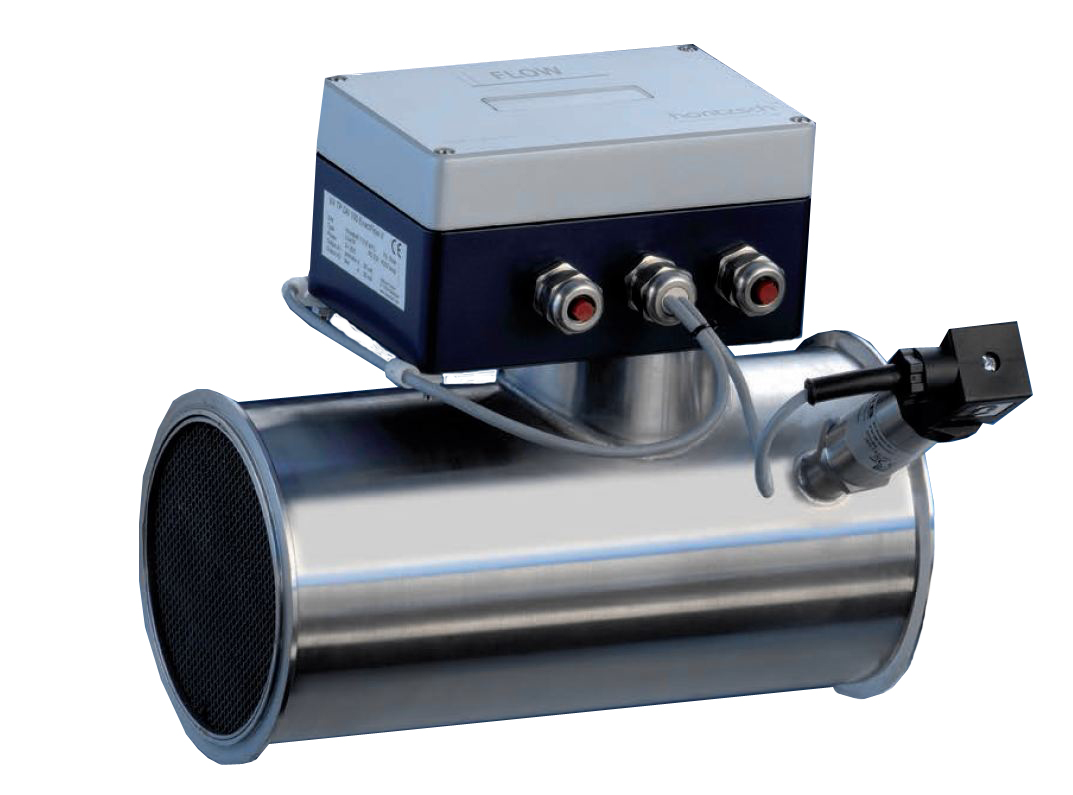

Vortex Messrohr Exactflow II:

Vortex-Messrohr ExactFlow II - für Prüfstandsanwendungen z. B. zur Motoransaugluft-Durchflussmessung und Messungen auf Turbolader, Ventil- oder Filterprüfständen.

Messrohr-Durchmesser 50, 80, 100, 150 und 200 mm. Im Anschlussgehäuse integrierten Messumformer UVATP zur Ermittlung des Gasmassenstroms aus Betriebsvolumenstrom, Betriebsdruck und -temperatur. Rohrausführung mit Konus-/Zwischenflanschen, Rohrverbindung durch Spannringe bzw. Spannketten.

Ausgangsignale:

2x Analog-Ausgang 4 - 20 mA: 1x 'kurze Zeitkonstante', 1x 'geringe Messunsicherheit
Gasmassen-Impuls oder Grenzwert (konfigurierbar)
RS232 Parametrierung über Schnittstelle RS232 mit Software UCOM VTP und Programmieradapter

Konform mit e-CFR Part 1065.



Eigenschaften für Vortex Messrohr Exactflow II:

  • Messbereich: 4 ... 4520 m³/h, 5 ... 5420 kg/h
  • Druckbeständigkeit: bis 1,2 bar / 120 kPa Überdruck
  • Medientemperatur: -20 ... +80 °C
  • Medium: Gase
  • Angezeigte Messgrössen Gasmassenstrom m/t, Normvolumenstrom NV/t, Betriebsvolumenstrom V/t, Betriebsdruck p , Betriebstemperatur t
  • IP-Schutzart: IP65 (Anschlussgehäuse)
  • Sensor-Ausgänge: 2 Analogausgänge 4 - 20 mA, Gasmassenstrom proportional, Gasmassenimpuls oder Grenzwert (konfigurierbar), Schnittstelle RS232
