Vortex Messrohr VA Di ... ZG1 - Standard
Produktbeschreibung

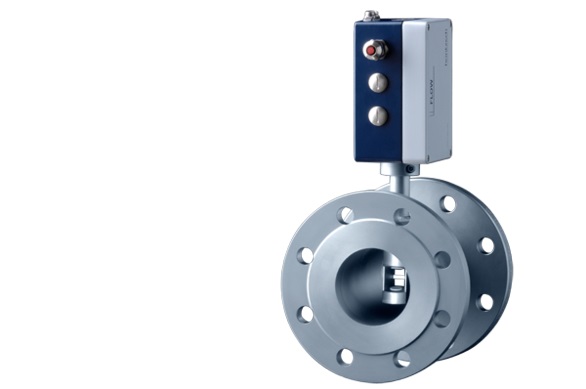

Vortex Messrohr VA Di ... ZG1:
Messrohr VA Di mit Innendurchmesser 25, 40, 50, 80 und 100 mm und Anschlussgehäuse.
Sondenmaterial: Edelstahl, Hastelloy, Titan und Tantal. Temperaturbeständigkeit bis +180 °C.
Sensorlänge 200 mm. Prozessanschluss über Flansche gem. DIN EN 1092-1, Form B1. Einsetzbar für stationäre Messung des Betriebsvolumenstroms V/t [m³/h] und der Betriebsgeschwindigkeit v [m/s] in sauberen sowie kondensat- und partikelbeladenen Gasen. Signalauswertung im integrierten Messumformer UVA oder durch separaten UVA bzw. Systemgerät µP-Vortex. Für Anwendungen gemäß ATEX Kategorie 1/2G und Kategorie 1/2D (Zone 0, Zone 20) ist zusätzlich ein Trenn-/Speisegerät LDX2 erforderlich.
Ausgangssignale (nur bei integriertem Umformer UVA):
- 4-20 mA (Durchfluss proportional)
- Mengenimpuls / Grenzwert
- Parametrierbar über Schnittstelle RS232 und Software UCOM (nur bei integriertem UVA).
Technische Spezifikation
Eigenschaften für Vortex Messrohr VA Di ... ZG1:
- Messbereich: 0,4 ... 40 m/s; 0,7 ... 1131 m³/h
- Druckbeständigkeit: bis 10 bar / 1 MPa Überdruck
- Medientemperatur: -40 ... +180 °C
- Medium: Gase
- Angezeigte Messgrössen: Volumenstrom, Strömungsgeschwindigkeit, Volumen
- IP-Schutzart: IP65 (Anschlussgehäuse)
- Ex-Schutzart: mit integr. UVA: ATEX Kategorie 3G und 3D (Zone 2 und 22), (Option); ohne integr. UVA: ATEX Kategorie 1/2G und Kategorie 1/2D (Zone 0/1, Zone 20/21) (Option)
- Sensor-Ausgänge: Analogausgang 4-20 mA, Grenzwert, Mengenimpuls, Schnittstelle RS232
